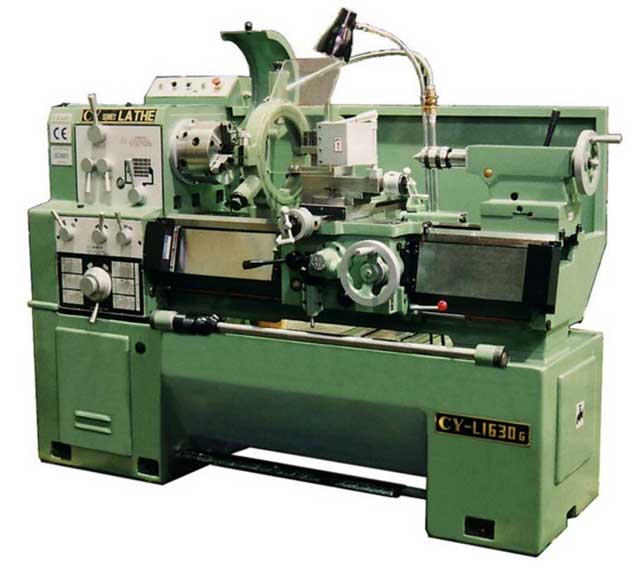

Diamond CY-L
1630G/CY-L 1640G (GV)
8-tums supportsvarv
med 750 eller 1000 mm dubbavstånd.
Maxvarv 2000 v/min, 52 mm spindelhål, härdad bädd, digital, gap,
broms, 3-backchuck, backskiva, koppling, 5.5 kW motor, kylpump,
belysning, vikt 1450-1550 kg.
Svarvdiameter över bädd 410 mm, över support 250 mm, i gap 580 mm.
Finns även med steglöst variabel hastighet. |
|
Tekniska data |
| Modell |
CY-L1630 G |
CY-L1640 G |
CY-L1640 GV |
| Svarvdiameter över
bädd |
410 mm |
Svarvdiameter över
tvärslid |
250 mm |
| Svarvdiameter över gap |
580 mm |
| Dubbavstånd |
750 mm |
1000 mm |
| Spindelnos |
D6 |
| Spindelkona |
MK6 |
| Spindelborrning |
52 mm |
| Spindelvarvtal |
33-2000 1/min |
L: 40-480 1/min
H: 240-2300 1/min
steglöst |
| Tumgängor |
4 – 56 T.P.I. (gängor/tum) |
| Metriska gängor |
0,5 – 7,0 mm |
| Längdmatningar |
0,083 – 1,143 mm/varv |
| Tvärmatningar |
0,066 – 0,0914 mm/varv |
| Pinolkona |
MK4 |
| Pinolrörelse |
100 mm |
| Huvudmotor |
5,5 kW |
| Kylmotor |
0,1 kW |
Förpackningsmått Bredd x
Djup
Längd |
1150 x 1750 mm |
|
2150 mm |
2400 mm |
Golvyta
Bredd x Djup
Längd |
840 x 1220 mm |
|
1850 mm |
2100 mm |
| Maskinvikt |
1450 kg |
1550 kg |
|
Standardutrustning |
| 3-backchuck Ø 200 mm,
backskiva Ø 250 mm, 4-stegs stålhållare, härdad bädd, gap, koppling,
SINO/FAGOR digital, spindelbroms, genomgång i spindel 52mm,
koppling, rulldubb, gängklocka, fast och rörlig stöddocka,
arbetsbelysning, chuckskydd, skruvskydd, kylutrustning, spånvägg och
maskinskor, gängklocka, grundbultar, verktyg och användarmanual,
4-läges längdmatnings-stopp. |
