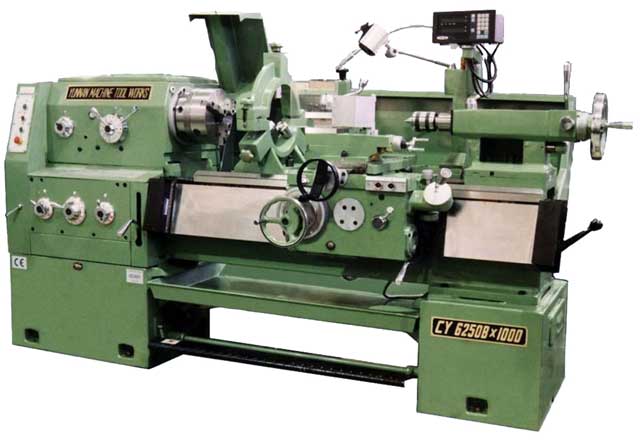

Diamond CY 6250B
10-tums supportsvarv
med 1000, 1500 eller 2000 mm dubbavstånd.
Maxvarv 1600 v/min, 82 mm spindelhål, härdad bädd, digital, gap,
broms, 3-backchuck, backskiva,
koppling, 7.5 kW motor, kylpump, belysning, vikt 2250-2650 kg.
Svarvdiameter över bädd 500 mm, över support 300 mm, i gap 710 mm. |
|
Tekniska data |
| Modell |
CY 6250B 1000/1500/2000 |
| Svarvdiameter över
bädd |
500 mm |
| Svarvdiameter över
tvärslid |
300 mm |
| Svarvdiameter över gap |
710 mm |
| Dubbavstånd |
1000/1500/2000
mm |
| Spindelnos |
D–8 ISO 702/1 |
| Spindelborrning |
82 mm |
| Spindelvarvtal |
9-1600 1/min (32
st) |
| Withworth gängor |
72 – 1/8 tum (49 st) |
| Metriska gängor |
0,5 – 224 mm (48 st) |
| Modulgängor |
0,5 – 112 mmI (42 st) |
| Diametral gängor |
56 – ¼ DP (45 st) |
| Längdmatningar |
0,028 – 6,43 mm/varv (93 st) |
| Tvärmatningar |
0,012 – 2,73 mm/varv (93 st) |
| Ledarskruvens stigning |
12 mm |
| Tvärrörelse |
320/360 mm |
| Toppslidsrörelse |
145 mm |
| Snabbtransport längd |
4500 mm/min |
| Snabbtransport tvär |
1900 mm/min |
| Pinolkona |
MK5 |
| Pinolrörelse |
150 mm |
| Huvudmotor |
7,5 kW |
| Snabbtransportmotor |
0,25 kW |
| Kylmotor |
0,09 kW (25 l/min) |
| Maskinvikt |
2250/2450/2650
kg |
|
Standardutrustning |
| 3-backchuck Ø 250 mm,
backskiva Ø 400 mm, 4-stegs stålhållare, härdad bädd, gap, koppling,
SINO/FAGOR digital, spindelbroms, genomgång i spindel 82mm,
koppling, konslid, rulldubb, gängklocka, fast och rörlig stöddocka,
arbetsbelysning, chuckskydd, skruvskydd, kylutrustning, spånvägg och
maskinskor, gängklocka, grundbultar, verktyg och användarmanual,
4-läges längdmatnings-stopp. |
