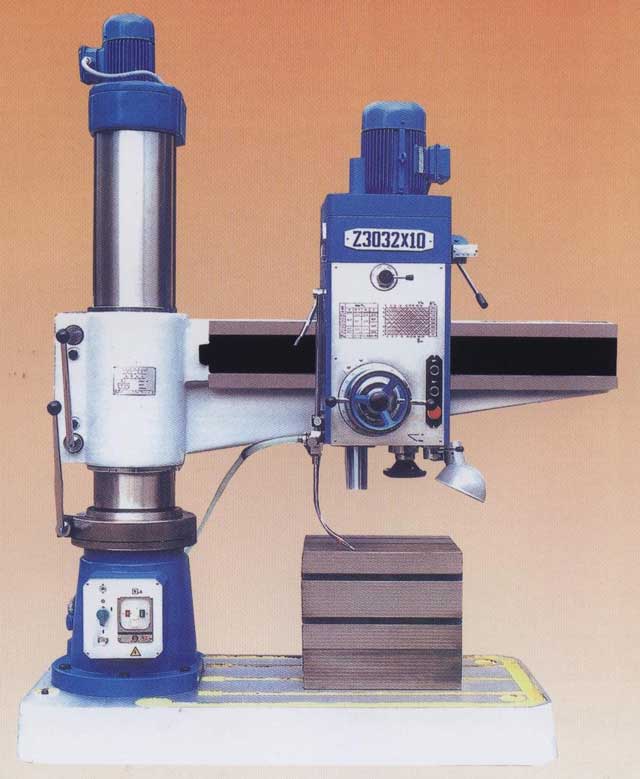

Radialborrmaskiner Z3032
| Radialborrmaskiner
med utligg 1000/1600 mm och en borrkapacitet på 32/50 mm.
Spindelkona MK4/MK5. Vikt 1400/3600 kg. |
|
Tekniska data |
| Modell |
Z3032-10 |
Z3032-16 |
| Borrkapacitet |
32 mm |
50 mm |
| Avstånd pelare - spindelcentrum |
200-1000 mm |
350-1600 mm |
| Avstånd spindel - fotplatta |
264-1064 mm |
320-1220 mm |
| Borrhuvudets rörelse
horisontellt |
800 mm |
1250 mm |
|
Armens lyftsträcka vertikalt |
550 mm |
580 mm |
| Armens rörelsehastighet |
|
1200 mm/min |
| Spindelkona |
MK 4 |
MK 5 |
| Pinolrörelse |
250 mm |
315 mm |
| Spindelvarvtal |
71-1800 1/min (8 st) |
25-2000 1/min (16 st) |
| Spindelmatning |
0,13-0,54 mm/varv (4 st) |
0,04-3,2 mm/varv (16 st |
| Max vridmoment spindel |
|
500 Nm |
| Motoreffekt spindel |
2,2 kW |
4 kW |
| Lyftmotor |
|
1,5 kW |
| Hydraulikmotor |
|
0,75 kW |
| Kylvätskemotor |
|
0,125 kW |
| Mått längd x bredd x höjd |
1740 x 750 x 2360 mm |
2500 x 1040 x 2840 mm |
| Vikt |
1400 kg |
3600 kg |
